TigaSAFE ESL/ZSL 4-PUNKT-MULTISTÜTZE

Immer den richtigen Anschlagpunkt griffbereit!

Die ESL/ZSL-4-Punkt-Mulitistützen sind CEzertifiziert (ETA-20/0975). Außerdem sind sie bauaufsichtlich zugelassen und weisen eine Zertifi zierung nach der EN 795, sowie nach CEN/TS 16415 auf. Die ESL/ZSL Anschlagpunkte können für die folgenden Untergründe verwendet werden: Beton, Hohldielenbeton und Holz.
Durch die Verwendungsmöglichkeiten auf den verschiedenen Untergründen, senken sich die Lagerkosten erheblich. Die Multistützen werden besonders sicher und einfach auf Hohldielendecken befestigt – mittels selbstschneidenden Betonschrauben, die standardmäßig mitgeliefert werden. Durch das Wegfallen einer vierten Schraube (Befestigung) ist eine 25%ige Zeitersparnis gegenüber herkömmlichen Befestigungsmethoden gegeben.
Das Innere des Anschlagpunktes ist gedämmt, sodass eine Kondensatwasserbildung an der Stütze weitgehend verhindert wird.
BETONSCHRAUBEN

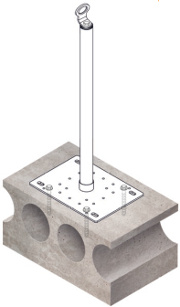

TigaSAFE ESL 300-800 HD-B
ESL 300 HD-B
ESL 400 HD-B
ESL 500 HD-B
ESL 600 HD-B
ESL 700 HD-B
ESL 800 HD-B


Edelstahlanschlagpunkt zum Befestigen auf Hohldielendecke.
Europäische technische Zulassung ETA-20/0975
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 4 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund: Betongüte mind. C45/C55
•   Grundplatte 205 x 285 mm
•   Bohrlochtiefe 65 mm
•   Mindestdicke Untergrund: Spiegeldicke mind. 40 mm
•   Stütze Durchmesser 40 mm
•   Inklusive 4 Betonschrauben
•   Anschlagpunkt gedämmt
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

BETONSCHRAUBEN

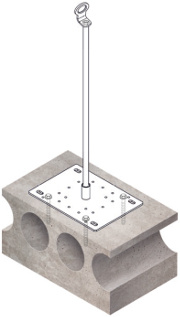

TigaSAFE ZSL 300-800 HD-B
ZSL 300 HD-B
ZSL 400 HD-B
ZSL 500 HD-B
ZSL 600 HD-B
ZSL 700 HD-B
ZSL 800 HD-B


Edelstahlanschlagpunkt zum Befestigen auf Hohldielendecke.
Europäische technische Zulassung ETA-20/0975
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 4 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen )


•   Untergrund: Betongüte mind. C45/C55
•   Grundplatte 205 x 285 mm
•   Bohrlochtiefe 65 mm
•   Mindestdicke Untergrund: Spiegeldicke mind. 40 mm
•   Stütze Durchmesser 16 mm
•   Inklusive 4 Betonschrauben
•   Aus Edelstahl 1. 4301 hergestellt

Downloads
