DACHSICHERHEITSSYSTEME AUF
STAHL
TigaSAFE ESL/ZSL TIGASAFE STAHL
Immer den richtigen Anschlagpunkt griffbereit!
Die TigaSAFE ESL/ZSL-4-Punkt-Mulitistützen sind bauaufsichtlich zugelassen und weisen eine Zertifi zierung nach der EN 795, sowie nach CEN/TS 16415 auf.Die TigaSAFE ESL/ZSL-Anschlagpunkte können für die folgenden Untergründe verwendet werden: Beton, Hohldielenbeton, Holz (OSB, Mehrschichtplatte, Holzschalung), Trapezblech und Stahl. Durch die Verwendungsmöglichkeiten auf den verschiedenen Untergründen, senken sich die Lagerkosten erheblich.

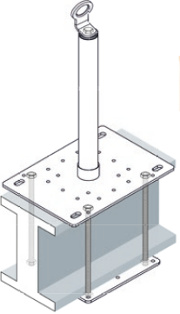

Die Multistützen werden besonders sicher und einfach auf Stahlträgern befestigt – mittels vier Sechskantschrauben oder mittels Klemmplatte inkl. vier Gewindestangen.
Das Innere des Anschlagpunktes ist gedämmt, sodass eine Kondensatwasserbildung an der Stütze weitgehend verhindert wird.
SECHSKANTSCHRAUBEN
TigaSAFE ESL 300-800 S
ESL 300 S
ESL 400 S
ESL 500 S
ESL 600 S
ESL 700 S
ESL 800 S
Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund:
Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 40 mm
• Inklusive 4 Sechskantschrauben
• Anschlagpunkt gedämmt
• Aus Edelstahl 1. 4301 hergestellt
ESL 400 S
ESL 500 S
ESL 600 S
ESL 700 S
ESL 800 S
Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund:
Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 40 mm
• Inklusive 4 Sechskantschrauben
• Anschlagpunkt gedämmt
• Aus Edelstahl 1. 4301 hergestellt
SECHSKANTSCHRAUBEN

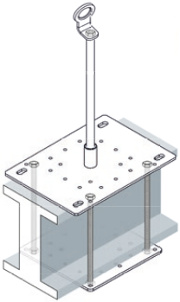

TigaSAFE ZSL 300-800 S
ZSL 300 S
ZSL 400 S
ZSL 500 S
ZSL 600 S
ZSL 700 S
ZSL 800 S
Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund:
Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 16 mm
• Inklusive 4 Sechskantschrauben
• Aus Edelstahl 1. 4301 hergestellt
ZSL 400 S
ZSL 500 S
ZSL 600 S
ZSL 700 S
ZSL 800 S
Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund:
Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 16 mm
• Inklusive 4 Sechskantschrauben
• Aus Edelstahl 1. 4301 hergestellt
GEWINDESTANGEN UND KLEMMPLATTE
TigaSAFE ESL 300-800 S-KP
ESL 300 S-KP
ESL 400 S-KP
ESL 500 S-KP
ESL 600 S-KP
ESL 700 S-KP
ESL 800 S-KP
Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 40 mm
• Inklusive 4 Gewindestangen und Klemmplatte
• Anschlagpunkt gedämmt
• Aus Edelstahl 1. 4301 hergestellt
ESL 400 S-KP
ESL 500 S-KP
ESL 600 S-KP
ESL 700 S-KP
ESL 800 S-KP
Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 40 mm
• Inklusive 4 Gewindestangen und Klemmplatte
• Anschlagpunkt gedämmt
• Aus Edelstahl 1. 4301 hergestellt
GEWINDESTANGEN UND KLEMMPLATTE
TigaSAFE ZSL 300-800 S-KP
ZSL 300 S-KP
ZSL 400 S-KP
ZSL 500 S-KP
ZSL 600 S-KP
ZSL 700 S-KP
ZSL 800 S-KP
Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 16 mm
• Inklusive 4 Gewindestangen und Klemmplatte
• Aus Edelstahl 1. 4301 hergestellt
ZSL 400 S-KP
ZSL 500 S-KP
ZSL 600 S-KP
ZSL 700 S-KP
ZSL 800 S-KP
Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)
• Untergrund Stahlträger (I-Träger) je nach statischer Berechnung
• Grundplatte 205 x 285 mm
• Stütze Durchmesser 16 mm
• Inklusive 4 Gewindestangen und Klemmplatte
• Aus Edelstahl 1. 4301 hergestellt
