DACHSICHERHEITSSYSTEME AUF

STAHL

SECHSKANTSCHRAUBEN
TigaSAFE ESL 300-800 S
ESL 300 S
ESL 400 S
ESL 500 S
ESL 600 S
ESL 700 S
ESL 800 S


Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund:
  Stahlträger (I-Träger) je nach statischer Berechnung
•   Grundplatte 205 x 285 mm
•   Stütze Durchmesser 40 mm
•   Inklusive 4 Sechskantschrauben
•   Anschlagpunkt gedämmt
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
DIBt Zulassung
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)

SECHSKANTSCHRAUBEN
TigaSAFE ZSL 300-800 S
ZSL 300 S
ZSL 400 S
ZSL 500 S
ZSL 600 S
ZSL 700 S
ZSL 800 S


Edelstahlanschlagpunkt zum Befestigen auf I-Träger.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 3 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund:
  Stahlträger (I-Träger) je nach statischer Berechnung
•   Grundplatte 205 x 285 mm
•   Stütze Durchmesser 40 mm
•   Inklusive 4 Sechskantschrauben
•   Anschlagpunkt gedämmt
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
DIBt Zulassung
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)

GEWINDESTANGEN UND KLEMMPLATTE
TigaSAFE ESL 300-800 S-KP
ESL 300 S-KP
ESL 400 S-KP
ESL 500 S-KP
ESL 600 S-KP
ESL 700 S-KP
ESL 800 S-KP


Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund:
  Stahlträger (I-Träger) je nach statischer Berechnung
•   Grundplatte 205 x 285 mm
•   Stütze Durchmesser 40 mm
•   Inklusive 4 Gewindestangen und Klemmplatte
•   Anschlagpunkt gedämmt
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
DIBt Zulassung
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)

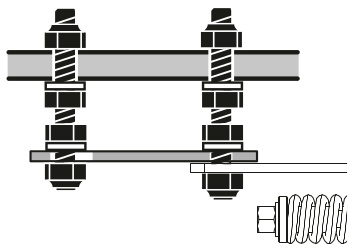

GEWINDESTANGEN UND KLEMMPLATTE
TigaSAFE ZSL 300-800 S-KP
ZSL 300 S-KP
ZSL 400 S-KP
ZSL 500 S-KP
ZSL 600 S-KP
ZSL 700 S-KP
ZSL 800 S-KP


Edelstahlanschlagpunkt zum Befestigen auf Stahl mit Gegenplatte zum Klemmen.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 5 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund:
  Stahlträger (I-Träger) je nach statischer Berechnung
•   Grundplatte 205 x 285 mm
•   Stütze Durchmesser 16 mm
•   Inklusive 4 Gewindestangen und Klemmplatte
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
DIBt Zulassung
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)

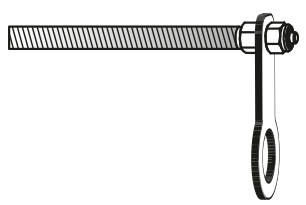

GEWINDESTANGEN UND MUTTERN
TigaSAFE WS ES 150-500 S
WS ES 150 S
WS ES 200 S
WS ES 250 S
WS ES 300 S
WS ES 350 S
WS ES 400 S
WS ES 450 S
WS ES 500 S


Edelstahlanschlagpunkt zum Befestigen auf Stahl.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 4 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld je Feld)
✓ Geprüft nach CEN/TS 16415


•   Untergrund:
  Stahlträger je nach statischer Berechnung
•   Stütze Durchmesser 2 x 16 mm
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)

GEWINDESTANGE UND MUTTERN
TigaSAFE WS ZS 150-500 S
WS ZS 150 S
WS ZS 200 S
WS ZS 250 S
WS ZS 300 S
WS ZS 350 S
WS ZS 400 S
WS ZS 450 S
WS ZS 500 S


Edelstahlanschlagpunkt zum Befestigen auf Stahl.
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 4 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 4 Personen je Feld je Feld)
✓ Geprüft nach CEN/TS 16415


•   Untergrund:
  Stahlträger je nach statischer Berechnung
•   Stütze Durchmesser 16 mm
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

Montageanleitung
Sicherheitsbestimmungen
Technisches Datenblatt (auf Anfrage)
Baumusterprüfb. (Zertifikat) (auf Anfrage)
