TigaSAFE ESM/ZSM 3-PUNKT-MULTISTÜTZE

Immer den richtigen Anschlagpunkt griffbereit!

Die ESM/ZSM-4-Punkt-Mulitistützen sind CE-zertifi ziert (ETA-20/0975). Außerdem sind die Multistützen bauaufsichtlich zugelassen und weisen eine Zertifi zierung nach der EN 795, sowie nach CEN/TS 16415 auf. Die ESM/ ZSM-Anschlagpunkte können für die folgenden Untergründe verwendet werden: Beton, Hohldielenbeton und Holz (OSB, Mehrschichtplatte, Holzschalung). Durch die Verwendungsmöglichkeiten auf den verschiedenen Untergründen, senken sich die Lagerkosten erheblich.
Die Multistützen werden besonders sicher und einfach auf Hohldielendecken befestigt – mittels selbstschneidenden Betonschrauben, die standardmäßig mitgeliefert werden. Durch das Wegfallen einer vierten Schraube (Befestigung) ist eine 25%ige Zeitersparnis gegenüber herkömmlichen Befestigungsmitteln gegeben.
BETONSCHRAUBEN

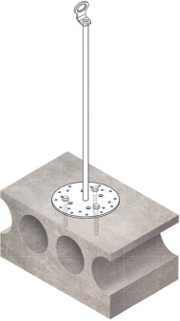

TigaSAFE ESM 300-800 III-HD-B
ESM 300 III-HD-B
ESM 400 III-HD-B
ESM 500 III-HD-B
ESM 600 III-HD-B
ESM 700 III-HD-B
ESM 800 III-HD-B


Edelstahlanschlagpunkt zum Befestigen auf Hohldielendecke.
Europäische technische Zulassung ETA-20/0975
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 4 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 4 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund: Betongüte mind. C45/C55 •   Grundplatte 200 mm Durchmesser
•   Bohrlochtiefe 65 mm
•   Mindestdicke Untergrund: Spiegeldicke mind. 40 mm
•   Stütze Durchmesser 20 mm
•   Inklusive 3 Betonschrauben
•   Aus Edelstahl 1. 4301 hergestellt

Downloads

BETONSCHRAUBEN

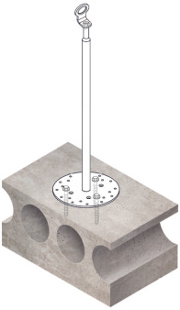

TigaSAFE ZSM 300-800 III-HD-B
ZSM 300 III-HD-B
ZSM 400 III-HD-B
ZSM 500 III-HD-B
ZSM 600 III-HD-B
ZSM 700 III-HD-B
ZSM 800 III-HD-B


Edelstahlanschlagpunkt zum Befestigen auf Hohldielendecke.
✓ Europäische technische Zulassung ETA-20/0975
✓ Geprüft nach EN 795 Typ A (Einzelanschlagpunkte zugelassen für max. 4 Personen)
✓ Geprüft nach EN 795 Typ C für (Seilsysteme zugelassen für max. 3 Personen je Feld)
✓ Geprüft nach CEN/TS 16415
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-803 für Einzelanschlagpunkte (DIBt zugelassen für max. 4 Personen)
✓ Allgemeine bauaufsichtliche Zulassung Z-14.9-825 für Seilsysteme (DIBt zugelassen für max. 4 Personen)


•   Untergrund: Betongüte mind. C45/C55
•   Grundplatte 200 mm Durchmesser
•   Bohrlochtiefe 65 mm
•   Mindestdicke Untergrund: Spiegeldicke mind. 40 mm
•   Stütze Durchmesser 16 mm
•   Inklusive 3 Betonschrauben
•   Aus Edelstahl 1. 4301 hergestellt

Downloads
